貼片晶振100MHZ 鴻星晶振型號D33B100.0000NNS
- 制造商：杭州鴻星電子有限公司
[ 鴻星電子官方網站 ] - 代理商：南京鼎魁科技有限責任公司進入【南京鼎魁官方網站]】
- 門市：南京市江寧區將軍大道20號宏運電子城2樓8號包廂
免費樣品：可提供樣品或小批零訂購整盤價格：請咨詢客服*小采購量限制：1pcs起，量大價優。
- 原廠型號：D33B100.0000NNS
- 品牌/工廠：HOSONIC| 鴻星電子
- 類別/系列：
- 工作頻率（Fo）：100MHZ
- 封裝代號：7050
- 規格尺寸：7mm*5mm
- 頻率精度/穩定性：±25ppm
- 工作溫度范圍(TOPR)：0℃~70℃ (-40℃~+85℃可選)
- 安裝方式：表面貼裝/SMD/貼片
- 存放溫度（TSTG）：-55℃ ~+125℃
- 電源電壓VDD：3.3V+/-10%
- 老化（*一年)：±5ppm（25℃±3℃）
- 電流Idd：15mA Max
- 頻率范圍 ：70.000MHz to 125.000MHz
- 輸出對稱性：5
- 負載電容：5PF
石英晶體振蕩器分非溫度補償式晶體振蕩器、溫度補償晶體振蕩器（TCXO）、電壓控制晶體振蕩器（VCXO）、恒溫控制式晶體振蕩器（OCXO）和數字化/μp補償式晶體振蕩器（DCXO/MCXO）等幾種類型。其中，無溫度補償式晶體振蕩器是簡單的一種，在日本工業標準(JIS)中，稱其為標準封裝晶體振蕩器（SPXO）。現以SPXO為例，簡要介紹一下石英晶體振蕩器的結構與工作原理。

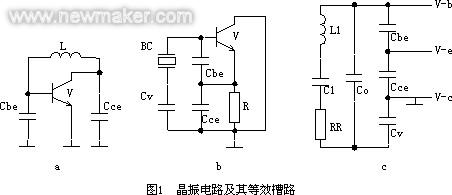

晶振一般采用如圖1a的電容三端式(考畢茲) 交流等效振蕩電路；實際的晶振交流等效電路如圖1b，其中Cv是用來調節振蕩頻率，一般用變容二極管加上不同的反偏電壓來實現，這也是壓控作用的機理；把晶體的等效電路代替晶體后如圖1c。其中Co，C1，L1，RR是晶體的等效電路。
分析整個振蕩槽路可知，利用Cv來改變頻率是有限的：決定振蕩頻率的整個槽路電容C=Cbe,Cce,Cv三個電容串聯后和Co并聯再和C1串聯。可以看出：C1越小，Co越大，Cv變化時對整個槽路電容的作用就越小。因而能“壓控”的頻率范圍也越小。實際上，由于C1很小(1E-15量級)，Co不能忽略(1E-12量級，幾PF)。所以，Cv變大時，降低槽路頻率的作用越來越小，Cv變小時，升高槽路頻率的作用卻越來越大。這一方面引起壓控特性的非線性，壓控范圍越大，非線性就越厲害；另一方面，分給振蕩的反饋電壓(Cbe上的電壓)卻越來越小，后導致停振。采用泛音次數越高的晶振，其等效電容C1就越小；因此頻率的變化范圍也就越小。
以上是貼片晶振100MHZ 鴻星晶振型號D33B100.0000NNS的參數與選型信息，如果您對D33B100.0000NNS的代理商資格、品牌工廠、價格、規格型號、圖片有什么疑問，請 鴻星電子代理商南京鼎魁科技有限公司在線客服。
【在百度搜索更多：貼片晶振100MHZ】
型號替換
如果您正在使用以下品牌的貼片晶振型號，并希望采用 鴻星電子晶振替代，可以選擇D33B100.0000NNS。為了保障安全性，建議事先咨詢南京鼎魁技術部。
